SMT贴片代加工

SMT贴片加工前准备1、电路板资料(Gerber)标准线路图电子档案少应包括4层:PAD档、贯孔档、文字面档、防焊层档;PCB板厂提供的连…

相关内容
在线留言
详情内容
content details

SMT贴片加工前准备

1、电路板资料(Gerber)

标准线路图电子档案少应包括4层:PAD档、贯孔档、文字面档、防焊层档;PCB板厂提供的连板Gerber;标准板边规格:上下各留10mm板边;标准定位孔规格:同一板边左右各一个定位孔,圆心各离两边板缘5mm直径、4mm圆孔;标准视觉记号点规格:对边对角不对称之1mm实心喷锡圆点、外环3mm直径透明圈。

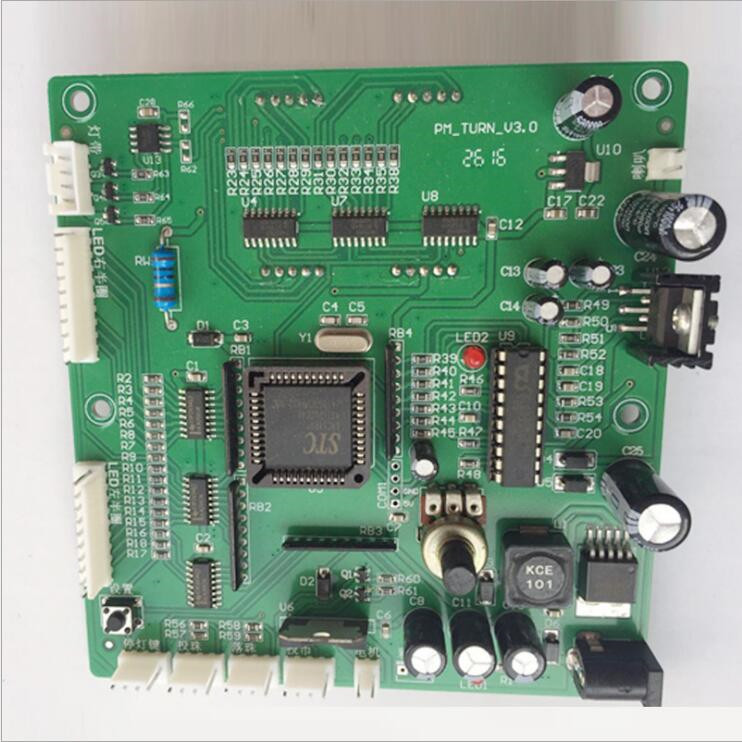

河南SMT贴片

2、材料表(BOM)

电子档之装着位置坐标(CAD,扩展名为“.TXT” 的文本文件);SMT正反面用料与DIP用料混合列表(请提供零件编码原则及正反面零件分辨方式);SMT正反面用料与DIP用料分开列表(请提供正反面零件分辨方式);SMT正面/SMT反面/DIP 用料分开列表。

3、辅助资料

测炉温板(含重要零件之报废板);空PCB板,诺的电子一般采用为A类PCB板;印刷钢板。
