干货来袭!手工制作电路板工艺流程及原理

所属分类:公司新闻    发布时间: 2021-04-25    作者:admin
  分享到:
二维码分享

方特电子科技是一家专业的电路板生产厂家,很多身边的朋友在询问关于手工制作电路板工艺流程及原理,今天在这里统一为大家介绍一下:

1.在电脑上用protel等电路设计软件先绘制电路原理图和PCB(元器件封装图)

2.用热转印纸放入普通打印机,调整合适的打印比例,打印出黑白的PCB图。

3.用砂纸打磨掉覆铜板表面的氧化层,使覆铜板看起来既光滑又光亮。

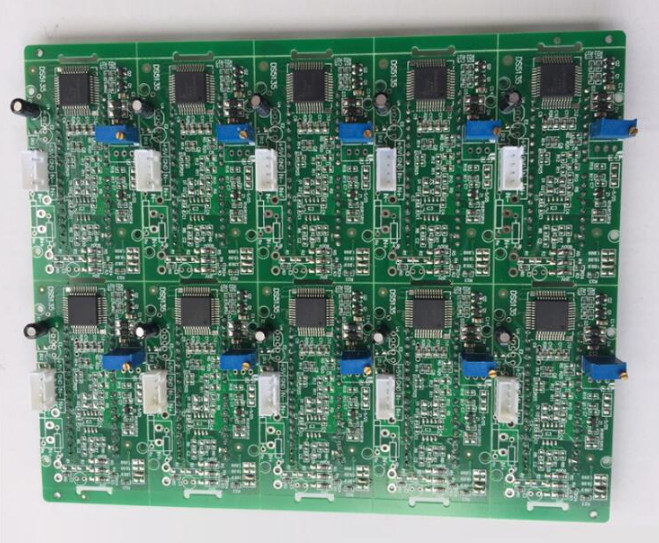

河南电路板代工

4.将第2步中打印有pcb图的热转印纸固定在第3步打磨的覆铜板上;并送入热转印机(也可以用常见的加热熨斗等来代替热转印机)打印;使得含有PCB图的墨粉经过热压的方式打印在覆铜板上,并逐步撕掉热转印纸;

5.将腐蚀液倒入塑料盒,再往腐蚀液放入第4步打印有PCB图案的覆铜板;经过一段时间(根据不同浓度的腐蚀液时间长短不一样)的腐蚀,大概半个小时到一个小时左右;倒掉腐蚀液,并捞出被腐蚀过的覆铜板,用砂纸轻轻打磨掉覆铜板上线路板图上的碳粉;就可以得到一个和PCB图案一模一样的铜板电路走线。

6.将第5步得到的覆铜板放入钻孔机按照电路板图的所有孔位置进行逐个打孔;就能把元器件对应焊接上去了,整个PCB制版流程就算到此结束。

方特电子科技主要以电路板生产代加工为主,一直致力于高精度,高质量的产品制造,技术力量雄厚,严格对生产工艺的控制和成品测试检验,满足客户的需求,欢迎新老客户前来咨询.
